قفل پنهان مغناطیسی با آرایه حسگرهای اثر هال

قفلی که وجود ندارد

بیشتر قفل‌ها از یک اصل ساده پیروی می‌کنند: مانع فیزیکی در برابر حرکت. اما شاخه‌ای از طراحی قفل وجود دارد که بر پایه پنهان‌کاری بنا شده است؛ یعنی مهاجم حتی نمی‌داند که قفلی در کار است. نمونه مدرن این ایده، قفل مغناطیسی است: آهنربایی روی بخشی از در یا جعبه کشیده می‌شود و زبانه‌ای درونی آزاد می‌گردد. ضعف آشکار این طرح آن است که به‌محض حدس زدن جای قفل، هر آهنربای نیرومندی می‌تواند آن را باز کند. راه‌حل جایگزین، پنهان کردن یک خواننده RFID زیر سطح است، اما آن هم کارت می‌خواهد و با دستگاه‌های شناسایی فرکانس رادیویی قابل کشف است.

پروژه‌ای که در نشریه IEEE Spectrum معرفی شده، مسیر سومی را پیش می‌گیرد: استفاده از یک «برد تصویربرداری مغناطیسی» با آرایه‌ای از حسگرهای اثر هال، به‌گونه‌ای که رمز گشودن قفل نه یک شیء، بلکه یک حرکت دست باشد. این گزارش، فیزیک پشت این ایده و درس‌های مهندسی آن را بررسی می‌کند.

اثر هال: وقتی میدان مغناطیسی به ولتاژ تبدیل می‌شود

قلب این سامانه، پدیده‌ای است که ادوین هال در سال ۱۸۷۹ کشف کرد. اگر جریان الکتریکی از یک ورقه نیمه‌رسانای نوع p بگذرد و میدانی مغناطیسی عمود بر مسیر جریان اعمال شود، نیروی لورنتس حامل‌های بار را به سمت یکی از لبه‌های ورقه می‌راند. این جابه‌جایی بار، اختلاف پتانسیلی عرضی ایجاد می‌کند که «ولتاژ هال» نامیده می‌شود. اندازه این ولتاژ با مؤلفه میدان مغناطیسی عمود بر سطح متناسب است و علامت آن جهت میدان را نشان می‌دهد. بنابراین یک حسگر هال، هم شدت و هم قطبیت میدان را گزارش می‌کند؛ چیزی که آن را از سوییچ‌های مغناطیسی ساده متمایز می‌سازد.

نکته مهم این است که این ولتاژ بسیار کوچک است و باید با تقویت‌کننده‌های دقیق خوانده شود. به همین دلیل، بردهای حسگر هال معمولاً مبدل آنالوگ به دیجیتال چندکاناله و مدارهای تنظیم سیگنال را روی همان تراشه جای می‌دهند.

آرایه ۸×۸ و بازسازی تصویر میدان

برد به‌کاررفته در این پروژه، ۶۴ حسگر هال را در شبکه‌ای ۸×۸ در محدوده‌ای حدود سه سانتی‌متر مربع گرد هم آورده و از طریق رابط SPI با ریزکنترل‌گر گفت‌وگو می‌کند. هر حسگر یک عدد می‌دهد؛ حاصل، یک «تصویر» ۸×۸ از توزیع میدان مغناطیسی روی سطح است که صدها تا هزاران بار در ثانیه به‌روز می‌شود.

این نرخ نمونه‌برداری اهمیت بنیادی دارد. حرکت دست انسان روی یک سطح، سرعتی در حدود چند سانتی‌متر بر ثانیه دارد و برای ثبت جزئیات میلی‌متری آن باید چند صد نمونه در ثانیه گرفت. این همان منطق قضیه نمونه‌برداری (Nyquist) است: اگر آهنگ نمونه‌برداری کمتر از دو برابر بیشترین فرکانس تغییر میدان باشد، اطلاعات حرکت از دست می‌رود و ژست به هم می‌ریزد. خوشبختانه میدان یک آهنربای کوچک با فاصله به‌سرعت افت می‌کند — تقریباً با توان سوم فاصله — و همین باعث می‌شود حسگرها تنها ناحیه نزدیک به نوک آهنربا را ببینند و تصویر نسبتاً تمیزی به دست دهند.

از تصویر میدان تا «ژست» رمز

سیستم امنیتی این پروژه دو مرحله دارد. در مرحله ثبت، کاربر با یک قلم مغناطیسی مسیری را روی سطح می‌کشد و ریزکنترل‌گر دنباله تصاویر را در حافظه پایدار ذخیره می‌کند. در مرحله بازکردن، همان مسیر تکرار می‌شود و نرم‌افزار میزان شباهت دنباله جدید با الگوی ذخیره‌شده را می‌سنجد. اگر شباهت از آستانه‌ای قابل تنظیم فراتر رود، فرمان بازکردن صادر می‌شود.

نکته ظریف اینجاست که الگوریتم تطبیق نمی‌تواند انتظار تطابق دقیق داشته باشد؛ دست انسان هرگز دو بار یک مسیر را عیناً تکرار نمی‌کند. بنابراین معیار شباهت باید به تغییر مکان، سرعت و لرزش جزئی دست حساس نباشد، اما هنوز تفاوت دو ژست متفاوت را تشخیص دهد. این همان مسئله کلاسیک «تعمیم در برابر تفکیک» است که در هر سامانه تشخیص الگو وجود دارد.

قفس فارادی: پاک کردن ردِ قفل

یکی از جالب‌ترین مزیت‌های این طرح، امکان حفاظت الکترومغناطیسی است. اگر کل مدار پشت یک ورقه مسی قرار گیرد، آن ورقه مانند قفس فارادی عمل می‌کند: بارهای آزاد در فلز در برابر میدان الکتریکی بیرونی جابه‌جا می‌شوند و میدان را درون فلز خنثی می‌کنند. نتیجه اینکه هیچ سیگنال فرکانس رادیویی از درون به بیرون درز نمی‌کند و هیچ میدان نشتی برای شناسایی با میدان‌سنج باقی نمی‌ماند. چنین سپری برای یک خواننده RFID ممکن نیست، چون خودش باید امواج رادیویی بفرستد و بگیرد.

البته این حفاظت یک‌طرفه است: میدان مغناطیسی ایستا یا بسامد پایینِ آهنربای کاربر باید به حسگرها برسد. به همین دلیل، مسیر ارتباطی مغناطیسی از دریچه فیزیکی کوچکی عبور می‌کند و نه از طریق امواج الکترومغناطیسی منتشرشونده.

سخت‌افزار: از ریزکنترل‌گر تا سرووموتور

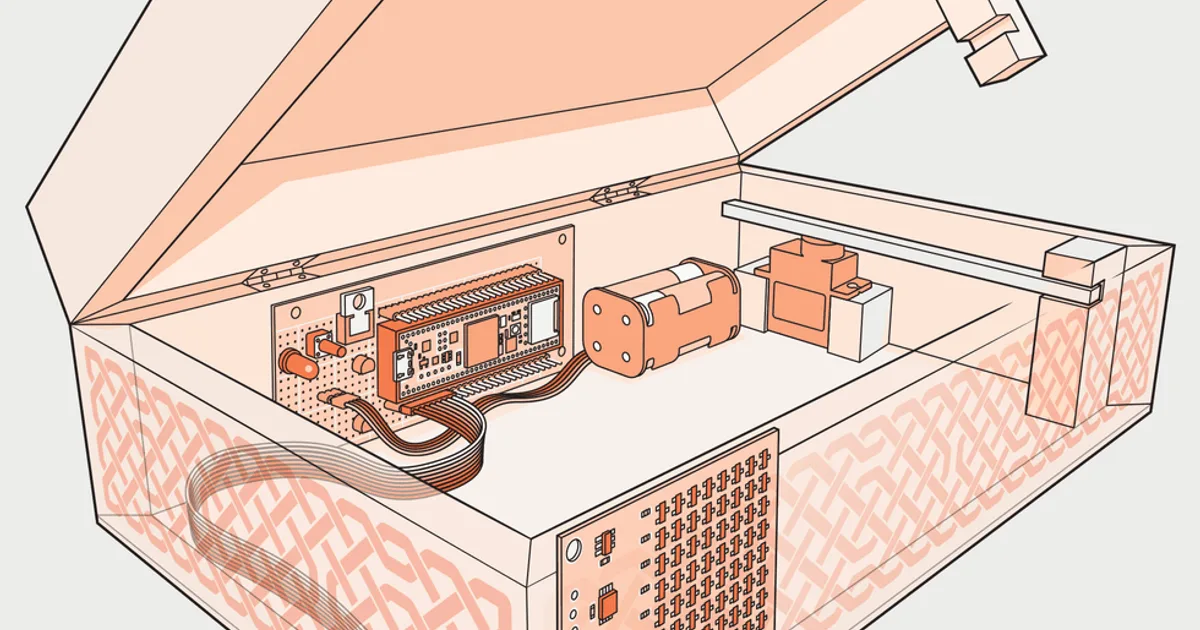

مغز سامانه یک ریزکنترل‌گر با پردازنده ۶۰۰ مگاهرتزی و یک مگابایت حافظه است که هم آرایه حسگر را می‌خواند و هم مکانیزم قفل را فرمان می‌دهد. خروجی‌های منطقی آن ۳٫۳ ولت است، در حالی که سرووموتور به سیگنال ۵ ولت نیاز دارد؛ دو ترانزیستور دوقطبی برای تطبیق سطح ولتاژ به کار رفته‌اند. مکانیزم قفل ساده است: تیری شیاردار در درب جعبه، و تیری دیگر که سرووموتور آن را در شیار می‌چرخاند یا از آن بیرون می‌کشد.

ترفند سلتی: مسئله ارگونومی

ناحیه حسگر فقط سه سانتی‌متر مربع است. این کوچکی برای جاسازی مناسب است، اما انجام یک ژست تکرارپذیر روی چنین سطح کوچکی دشوار است.

راه‌حل، هوشمندانه و در عین حال ساده است: الگویی از گره‌های سلتی روی بدنه جعبه کشیده شده تا هم زیبا باشد و هم به‌عنوان شبکه مرجع پنهان عمل کند. کاربر با تکیه بر گره‌های این الگو، می‌تواند دست خود را در همان محدوده و با همان مسیر تکرار کند، بدون آنکه از بیرون معلوم شود حسگری وجود دارد.

محدودیت‌ها و درس‌های امنیتی

این نمونه اولیه یک ضعف جدی دارد: اگر باتری در حالت قفل تمام شود، راهی جز شکستن جعبه باقی نمی‌ماند. راه‌حل پیشنهادی، افزودن یک سیم‌پیچ شارژ القایی پنهان است که شارژ را بدون هیچ کانکتور بیرونی ممکن می‌کند — همان اصلی که در مسواک‌های برقی و گوشی‌های ضدآب به کار می‌رود.

از منظر امنیتی، این طرح بر «امنیت از طریق پنهان‌کاری» تکیه دارد؛ اصلی که متخصصان آن را کافی نمی‌دانند. تعداد ژست‌های ممکن و میزان تحمل نویز، فضای کلید واقعی این قفل را تعیین می‌کند و هرچه آستانه تطبیق سهل‌گیرانه‌تر باشد، احتمال بازشدن تصادفی بیشتر می‌شود.

چرا این پروژه اهمیت آموزشی دارد

اهمیت این پروژه در پیچیدگی مدارش نیست، بلکه در زنجیره‌ای است که طی می‌شود: یک پدیده فیزیکی بنیادی (اثر هال) به سیگنال الکتریکی، سیگنال به تصویر عددی، تصویر به الگوی حرکتی و الگو به تصمیم مکانیکی تبدیل می‌شود. در هر حلقه این زنجیره، مفاهیمی از الکترومغناطیس، پردازش سیگنال، نیمه‌رسانا و طراحی مکانیکی در هم می‌آمیزند. برای دانشجوی علاقه‌مند، این نمونه‌ای است از اینکه چگونه درک عمیق یک اصل فیزیکی، به راه‌حلی مهندسی بدل می‌شود که هیچ‌یک از اجزای آن به‌تنهایی چنین کاری نمی‌کرد.
